算法基础

粒子滤波是对贝叶斯滤波器的一种非参数实现。其核心思想就是,用对状态向量的加权采样集合表示后验$bel(x_t)$. 在粒子滤波中，后验分布的采样被称为粒子，可以表示为
$$
\mathcal X_t =
\begin{Bmatrix}
\left \langle
x_t^{[m]}, w_t^{[m]}
\right \rangle
\end{Bmatrix}_{m=1,2,\cdots ,M}
$$
每一个粒子$x_t^{[m]}$ ,$ 1\leq m\leq M$ ，表示状态$x$ 在时刻$t$ 时的一个假设，$w_t^{[m]}$ 表示该状态假设的权重。$M$表示采样集合$\mathcal X_t$的大小。

就像其他的贝叶斯滤波器算法，粒子滤波器算法通过$bel(x_{t-1})$ 递归得到$bel(x_t)$. 因为后验分布通过采样的集合表示,那么 $\mathcal X_t$ 递归地从$\mathcal X_{t-1}$获得。

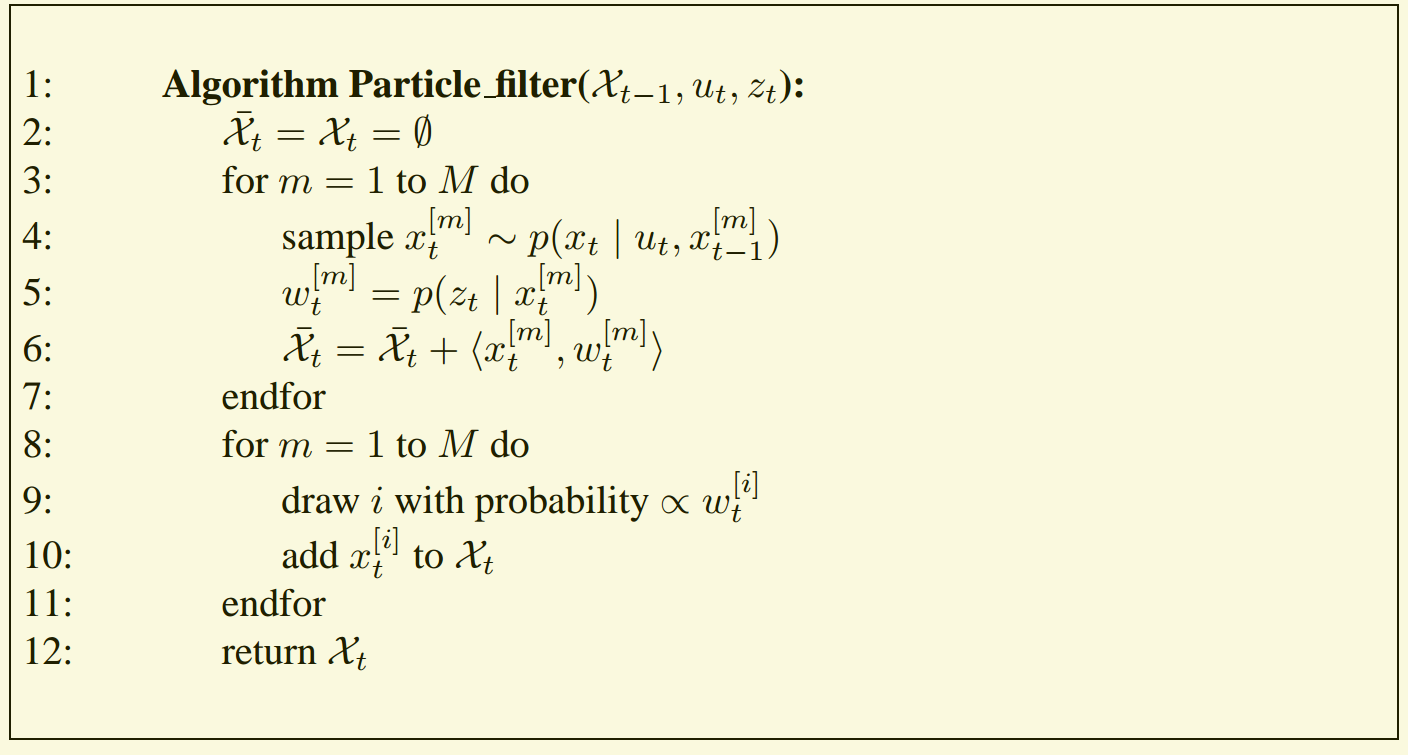

粒子滤波算法的伪代码如下图所示。算法的输入为$t-1$时刻的粒子集合$\mathcal X_{t-1}$ ，最新的控制输入$u_t$,最新的观测$z_t$.

其中第4行，基于控制输入$u_t$以及$x_{t-1}^{[m]}$ 生成$t$时刻的状态假设$x_{t}^{[m]}$.

第5行，对于每一个粒子，计算权重。$w_t^{[m]}$ 表示在给定状态$x_t^{[m]}$,得到观测$z_t$的概率。

真正的trick 是在第8-10行。这一步是重采样过程。从临时集合$\bar {\mathcal X_t}$，按照粒子的权重抽样放到$\mathcal X_t$中,算法return。重采样过程便是达尔文适者生存法则，在概率上的应用，它将采样粒子集合重新集中在后验概率较高的位置。这样可以将算法的计算资源集中在状态空间中最重要的地方。

重采样算法的伪代码如下

该算法，只计算一个随机数$r$，然后根据该随机数选择粒子，每个粒子被选择的几率正比于其权重。

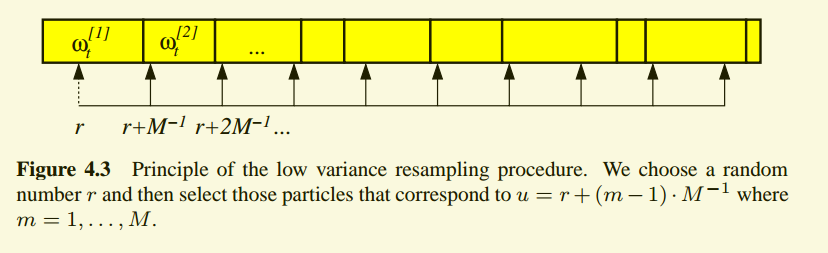

随机数$r$的取值范围为$[0,M^{-1}]$. 下图解释了重采样的执行过程。它的基本思想是，如果当前粒子的权重较大，那么就会多选择该粒子。

案例分析

下面的案例来自 python robotics.

在如下的例子中，我们利用粒子滤波解决机器人依靠路标点进行定位的问题。在代码中，作者的意思是利用RFID对机器人进行定位。利用RFID的优势是，机器人可以测量当前位置到具体的RFID的距离. 机器人在场景中按照固定的 v,w 进行运动，通过测量到多个RFID 的距离，对自身进行定位。

机器人采用的固定的速度控制量，1.0ms，固定的角度度控制量 0.1 rad/s 进行运动，如代码所示。

def calc_input():
    v = 1.0  # [m/s]
    yaw_rate = 0.1  # [rad/s]
    u = np.array([[v, yaw_rate]]).T
    return u

环境中存在一定数量的RFID,并且机器人知道环境中RFID的具体位置。

# RF_ID positions [x, y]
rf_id = np.array([[10.0, 0.0],
                  [10.0, 10.0],
                  [0.0, 15.0],
                  [-5.0, 20.0],
                  [15.0, 0.0],
                  [15.0, 5.0],
                  [15.0, 10.0],
                  [2.0,0.0],
                  [5.0,0.0],
                  [5.0,5.0]
                  ])

定义机器人状态向量，包含机器人位置，旋转角度，以及当前速度，是一个4维的向量。

1
2
3

# State Vector [x y yaw v]'
x_est = np.zeros((4, 1))
x_true = np.zeros((4, 1))

定义粒子的集合以及权重，其中NP表示粒子集合的数目，在程序中我们定义的数值为1000

1 2	px = np.random.rand(4, NP)*20 # Particle store pw = np.zeros((1, NP)) + 1.0 / NP # Particle weight

粒子滤波定位过程,对于集合中每一个状态假设，根据运动模型计算机器人下一个时刻的位置。利用观测模型，计算该状态假设的权重。
测量信息z 记录了机器人到不同RFID的距离。如果在某一个状态假设下，我们只有很小概率拥有当前的测量值，那么该状态假设的权重就会减小。

def pf_localization(px, pw, z, u):
    """
    Localization with Particle filter
    """

    for ip in range(NP):
        x = np.array([px[:, ip]]).T
        w = pw[0, ip]

        #  Predict with random input sampling
        ud1 = u[0, 0] + np.random.randn() * R[0, 0] ** 0.5
        ud2 = u[1, 0] + np.random.randn() * R[1, 1] ** 0.5
        ud = np.array([[ud1, ud2]]).T
        x = motion_model(x, ud)

        #  Calc Importance Weight
        for i in range(len(z[:, 0])):
            dx = x[0, 0] - z[i, 1]
            dy = x[1, 0] - z[i, 2]
            pre_z = math.hypot(dx, dy)
            dz = pre_z - z[i, 0]
            w = w * gauss_likelihood(dz, math.sqrt(Q[0, 0]))

        px[:, ip] = x[:, 0]
        pw[0, ip] = w

    pw = pw / pw.sum()  # normalize

    x_est = px.dot(pw.T)
    p_est = calc_covariance(x_est, px, pw)

    N_eff = 1.0 / (pw.dot(pw.T))[0, 0]  # Effective particle number
    if N_eff < NTh:
        px, pw = re_sampling(px, pw)
    return x_est, p_est, px, pw

motion model 以及 observation model

def gauss_likelihood(x, sigma):
    p = 1.0 / math.sqrt(2.0 * math.pi * sigma ** 2) * \
        math.exp(-x ** 2 / (2 * sigma ** 2))
    return p

def motion_model(x, u):
    F = np.array([[1.0, 0, 0, 0],
                  [0, 1.0, 0, 0],
                  [0, 0, 1.0, 0],
                  [0, 0, 0, 0]])

    B = np.array([[DT * math.cos(x[2, 0]), 0],
                  [DT * math.sin(x[2, 0]), 0],
                  [0.0, DT],
                  [1.0, 0.0]])

    x = F.dot(x) + B.dot(u)
    return x

重采样算法

def re_sampling(px, pw):
    """
    low variance re-sampling
    """

    w_cum = np.cumsum(pw)
    base = np.arange(0.0, 1.0, 1 / NP)
    re_sample_id = base + np.random.uniform(0, 1 / NP)
    indexes = []
    ind = 0
    for ip in range(NP):
        while re_sample_id[ip] > w_cum[ind]:
            ind += 1
        indexes.append(ind)

    px = px[:, indexes]
    pw = np.zeros((1, NP)) + 1.0 / NP  # init weight

    return px, pw

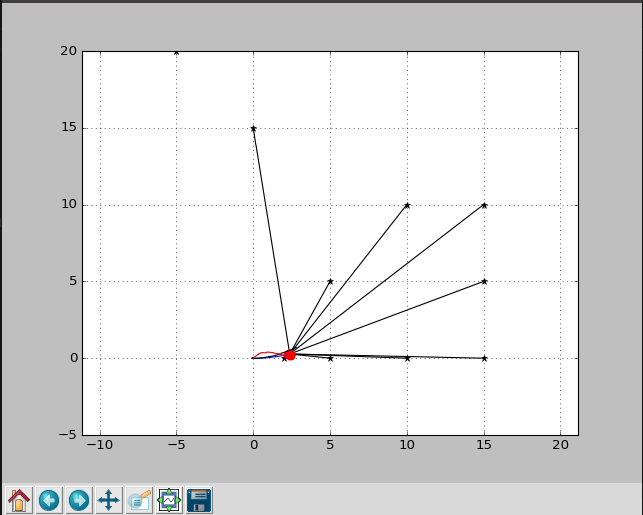

程序的运行效果
